Nippon Carrier Corporation применила активный фильтр без теплоотвода на основе модульного многоуровневого преобразователя (MMC) в своей серии мульти-сплит-систем кондиционирования воздуха для зданий Super Multi u. Эта технология получила 82-ю премию Electrical Engineering Promotion Award (Progress Award) от Института инженеров-электриков Японии.

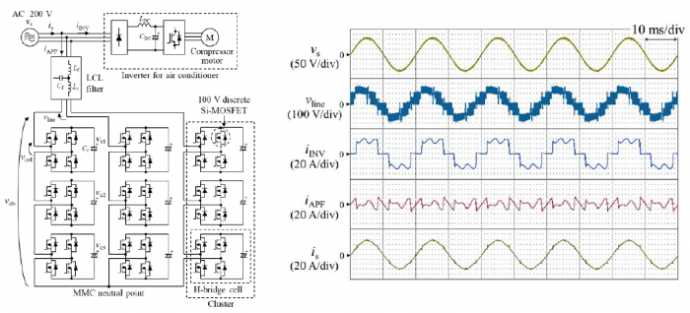

В активном фильтре используются низковольтные Si-MOSFET, а схема MMC, ранее применявшаяся в высоковольтных преобразователях, адаптирована для низковольтных применений. За счет управления межфазным напряжением фильтра по семи уровням и регулирования его тока система компенсирует суммарный входной ток кондиционера, приводя его к синусоидальной форме. Коэффициент суммарных гармонических искажений до 40-й гармоники составляет 2,9%.

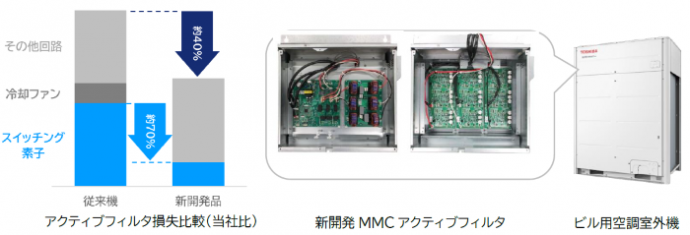

В конструкции сочетаются более низкие потери на переключение благодаря многоуровневой работе и более низкие потери проводимости благодаря Si-MOSFET с низким сопротивлением в открытом состоянии. Потери на одно коммутационное устройство составляют менее 1 Вт, при этом, по данным компании, потери коммутационных устройств примерно на 70% ниже, а суммарные потери системы — примерно на 40% ниже по сравнению с предыдущей моделью.
В Nippon Carrier распределяют коммутационные устройства по печатной плате для рассеивания тепла и используют воздушный поток от вентилятора наружного блока. Это позволяет отказаться от теплоотвода и отдельного вентилятора охлаждения, снизить массу примерно на 2 кг и улучшить удобство монтажных работ на объекте.
«Эта отмеченная наградой технология применяется в серии мульти-сплит-систем кондиционирования воздуха для зданий Super Multi u с 2023 года и внесет значительный вклад в инициативы клиентов по энергосбережению и декарбонизации», — заявил Минэо Маруяма, президент и представительский директор Nippon Carrier. «Воодушевленные этой наградой, мы продолжим вносить вклад в устойчивое общество, разрабатывая технологии, которые сочетают комфорт с экологической эффективностью».
